Geniş platform ölçüleri ve yüksek taşıma kapasitesiyle Tandem Makaslı Yük Platformu; üretim hatları, montaj istasyonları ve lojistik uygulamalarında uzun yüklerin kontrollü kaldırılması için ideal bir çözümdür. Projeye özel ölçü ve opsiyonlarla yapılandırılabilir.
Yük Platformları
Tandem Makaslı Yük Platformu
Tandem Makaslı Yük Platformu, uzun ve büyük hacimli yüklerin geniş tabla üzerinde dengeli şekilde kaldırılması için tasarlanmış ağır hizmet tipi bir kaldırma çözümüdür. Tandem makas yapısı sayesinde stabil hareket ve güvenli yük pozisyonlama sağlar.
Standart Modeller
| Type | Art No () | Kapasite (kg) | E X F - Platform Ölçüleri (mm) | H - Strok (mm) | C - Kapalı Yükseklik (mm) | Kaldırma Süresi (sn) | Motor (kW) | Ağırlık (kg) | Hareket Mesafesi (mm) | Dil Uzunluğu (mm) | Çukur Ölçüleri (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Filtrele
|
|||||||||||
| ESPH.1/10-09 | 60.10.001 | 1000 | 2700 x 800 | 820 | 230 | 18 | 1,1 | 520 | |||
| ESPH.1/10-11 | 60.10.002 | 1000 | 3600 x 900 | 1100 | 260 | 30 | 1,5 | 750 | |||
| ESPH.1/10-16 | 60.10.003 | 1000 | 4500 x 1200 | 1600 | 300 | 30 | 2,2 | 900 | |||
| ESPH.1/20-09 | 60.20.100 | 2000 | 2700 x 800 | 820 | 260 | 20 | 2,2 | 600 | |||
| ESPH.1/20-11 | 60.20.101 | 2000 | 3600 x 900 | 1100 | 260 | 30 | 2,2 | 775 | |||
| ESPH.1/20-16 | 60.20.102 | 2000 | 4500 x 1200 | 1600 | 300 | 30 | 2,2 | 950 | |||
| ESPH.1/30-09 | 60.30.200 | 3000 | 2700 x 800 | 820 | 260 | 20 | 2,2 | 700 | |||
| ESPH.1/30-11 | 60.30.201 | 3000 | 3600 x 900 | 1100 | 260 | 30 | 2,2 | 800 | |||
| ESPH.1/30-16-1 | 60.30.202 | 3000 | 4500 x 1200 | 1600 | 300 | 40 | 3 | 1100 | |||
| ESPH.1/30-16-2 | 60.30.203 | 3000 | 5000 x 1500 | 1600 | 300 | 45 | 4 | 1900 | |||
| ESPH.1/30-20 | 60.30.204 | 3000 | 6000 x 2000 | 2000 | 300 | 45 | 4 | 2200 | |||
| ESPH.1/40-09 | 60.40.300 | 4000 | 2700 x 800 | 820 | 300 | 24 | 2,2 | 850 | |||
| ESPH.1/40-11 | 60.40.301 | 4000 | 3600 x 900 | 1100 | 300 | 44 | 2,2 | 1100 | |||
| ESPH.1/40-16-1 | 60.40.302 | 4000 | 4500 x 1200 | 1600 | 350 | 40 | 4 | 1450 | |||
| ESPH.1/40-16-2 | 60.40.303 | 4000 | 5000 x 1500 | 1600 | 350 | 45 | 4 | 2000 | |||
| ESPH.1/40-20 | 60.40.304 | 4000 | 6000 x 2000 | 2000 | 350 | 50 | 4 | 2400 | |||
| ESPH.1/60-09 | 60.60.400 | 6000 | 2700 x 800 | 820 | 350 | 28 | 3 | 1250 | |||
| ESPH.1/60-11 | 60.60.401 | 6000 | 3600 x 900 | 1100 | 350 | 30 | 4 | 1600 | |||
| ESPH.1/60-16-1 | 60.60.402 | 6000 | 4500 x 1200 | 1600 | 350 | 35 | 4 | 1800 | |||
| ESPH.1/60-16-2 | 60.60.403 | 6000 | 5000 x 1500 | 1600 | 400 | 66 | 4 | 2750 | |||
| ESPH.1/60-20 | 60.60.404 | 6000 | 6000 x 2000 | 2000 | 400 | 70 | 4 | 3200 | |||
| ESPH.1/80-09 | 60.80.500 | 8000 | 2700 x 800 | 820 | 400 | 36 | 4 | 1500 | |||
| ESPH.1/80-11 | 60.80.501 | 8000 | 3600 x 900 | 1100 | 400 | 40 | 4 | 1800 | |||
| ESPH.1/80-16-1 | 60.80.502 | 8000 | 4500 x 1200 | 1600 | 400 | 45 | 4 | 1900 | |||
| ESPH.1/80-16-2 | 60.80.503 | 8000 | 5000 x 1500 | 1600 | 400 | 52 | 4 | 2750 | |||
| ESPH.1/80-20 | 60.80.504 | 8000 | 6000 x 2000 | 2000 | 400 | 66 | 4 | 3400 |
Özel Bir Uygulamaya mı İhtiyacınız Var?
Ölçüleri bize iletin özel bir uygulama hazırlığı için arkadaşlarımız sizinle iletişime geçsin.
Uygulamalar

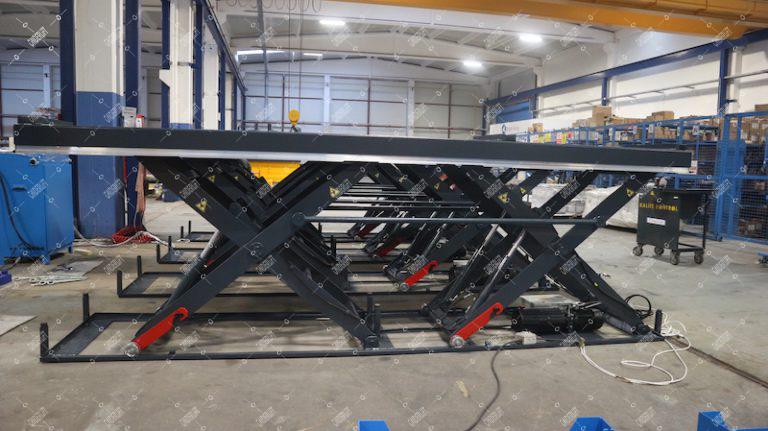

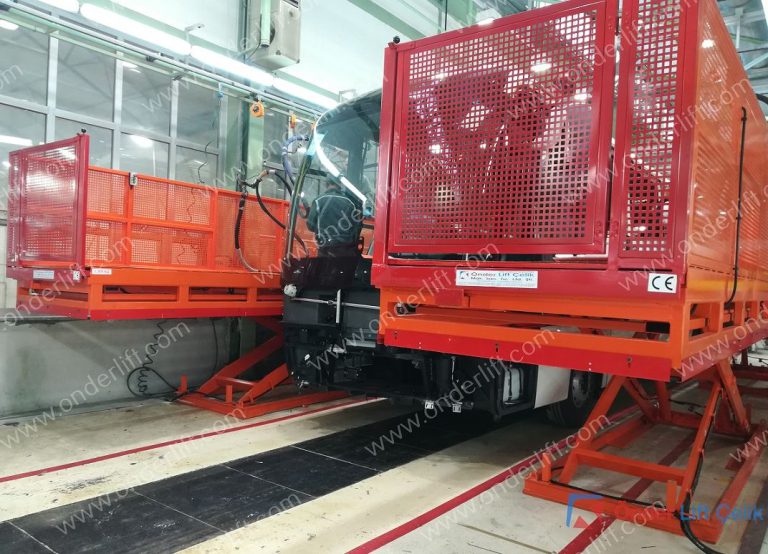

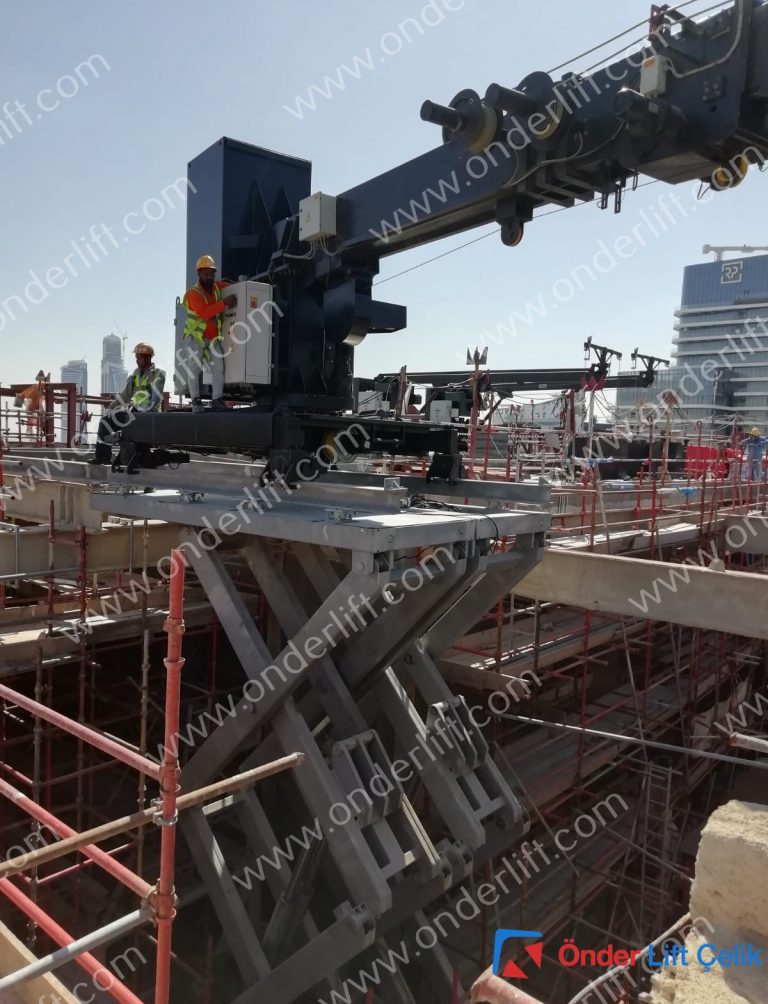

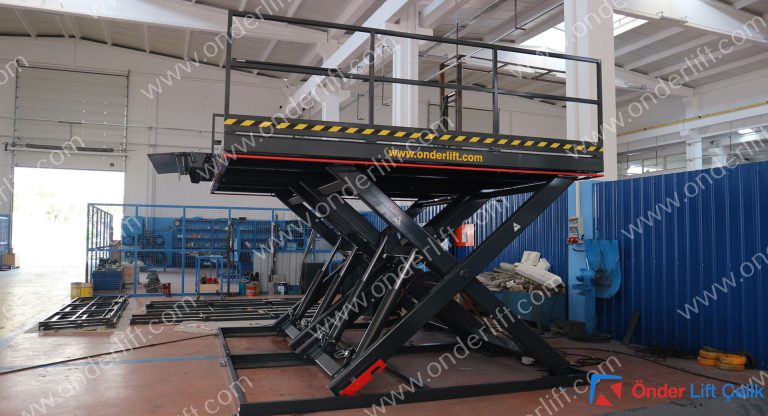

Tandem Makaslı Yük Platformu

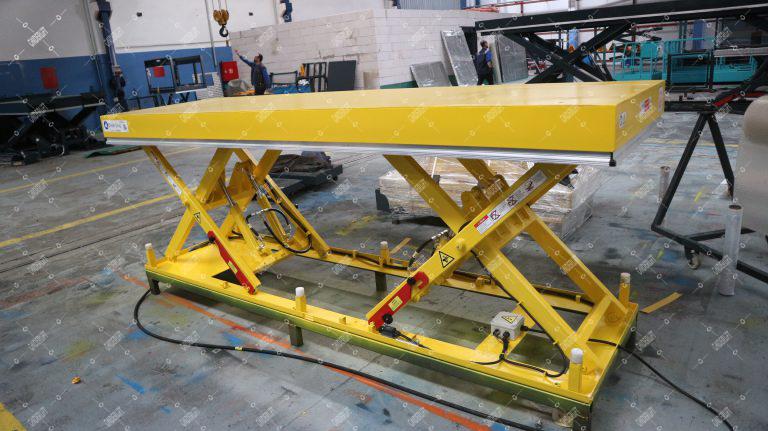

Tandem Makaslı Yük Platformu
Ağır Tonajlı Tandem Makaslı Yük Platformu
Rulolu Tandem Makaslı Yük Platformu

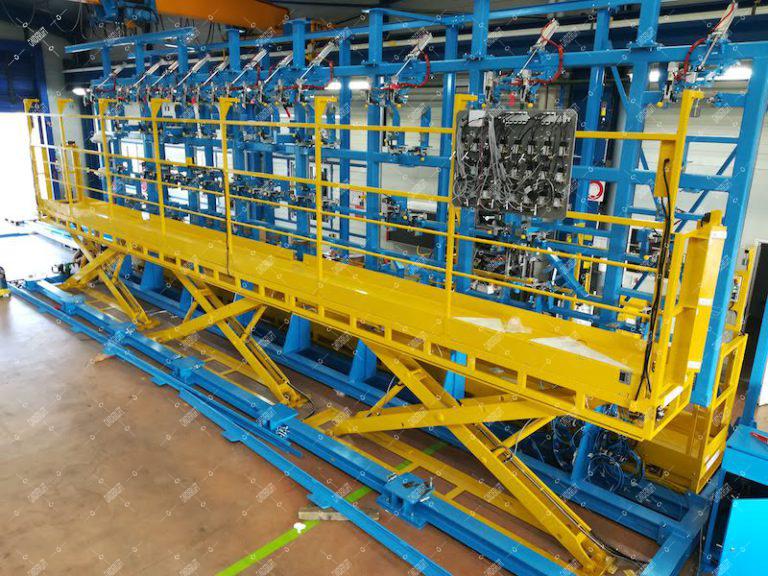

Yan Cam Montaj Platformu- Tandem Makaslı Yük Platformları

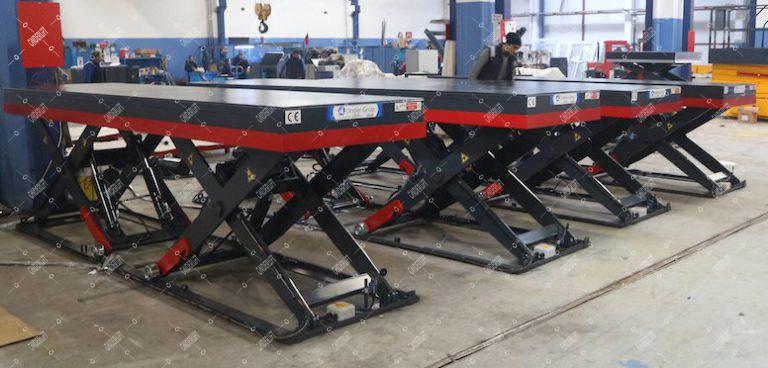

Montaj Platformu – Tandem Makaslı Yük Platformu
Tandem Makaslı Yük Platformu
Tandem Makaslı Yük Platformu
Tandem Makaslı Yük Platformu- Montaj Platformu
Tandem Makaslı Yük Platformu
Tandem Makaslı Yük Platformu

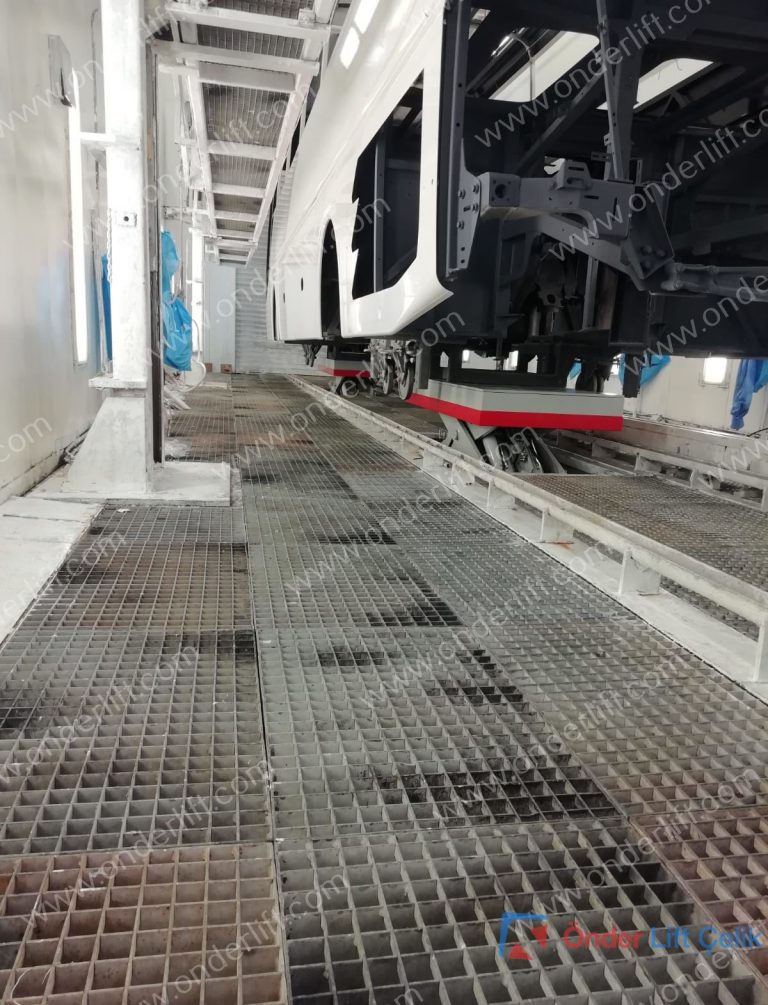

Tek Makaslı Yük Platformu

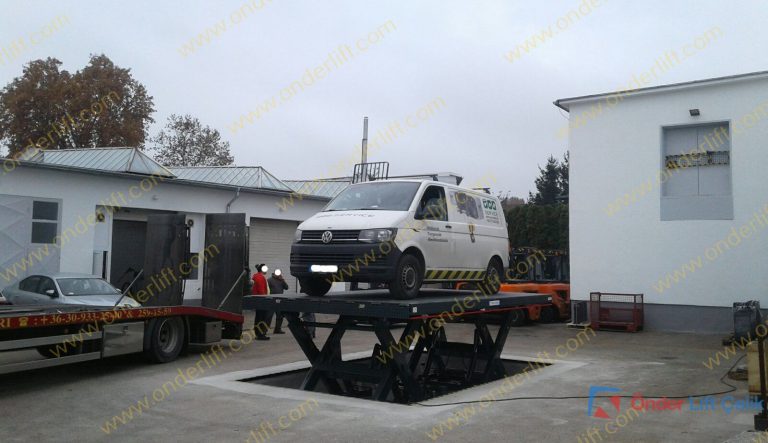

Makaslı Yükleme Platformu
Makaslı Çalışma Platformu
Tandem Makaslı Yük Platformu
Otobüs Yan Saç Montaj Hattı
SSS – Tandem Makaslı Yük Platformu
1) Tandem Makaslı Yük Platformu nedir?
Tandem Makaslı Yük Platformu, uzun ve geniş tablalı kaldırma uygulamaları için tasarlanmış ağır hizmet tipi bir makaslı kaldırma çözümüdür. Tandem makas yapısı, uzun platform yüzeyinde yükün daha dengeli taşınmasına yardımcı olur.
2) “Tandem” yapı ne avantaj sağlar?
Tandem makas yapısı, uzun platformlarda yük dağılımını iyileştirerek daha stabil kaldırma, daha kontrollü seviyeleme ve güvenli yük pozisyonlama sağlar. Özellikle uzun parça/fikstür taşıyan uygulamalarda avantajlıdır.
3) Hangi sektörlerde ve uygulamalarda tercih edilir?
- Üretim hatları ve montaj istasyonlarında uzun yük kaldırma
- Lojistik ve depo operasyonlarında geniş tabla üzerinde palet/fikstür taşıma
- Otomasyon ve transfer hatlarında rulolu tabla / özel üst tabla gerektiren uygulamalar
- Ağır sanayi proseslerinde ara istasyon ve yük pozisyonlama işleri
4) Kapasite ve platform ölçüsü nasıl belirlenir?
Kapasite; maksimum yük ağırlığı, yükün platform üzerindeki dağılımı ve kullanım yoğunluğuna göre seçilir. Platform ölçüsü ise taşınacak ürünün boyutlarına, fikstür yapısına, çalışma alanına ve operasyon akışına göre projelendirilir.
5) Yük dağılımı neden önemlidir?
Tandem platformlar uzun yükler için tasarlansa da güvenli çalışma için yükün platform üzerinde doğru konumlandırılması ve dağılımın proje kriterlerine uygun olması gerekir. Yanlış yük dağılımı stabilite ve ekipman ömrünü etkileyebilir.
6) Hangi güvenlik özellikleri öne çıkar?
Güvenlik; EN 1570-1 yaklaşımı ve proje senaryosuna uygun donanımlarla sağlanır. Uygulamaya göre; aşırı yük koruma, hortum patlama emniyeti, platform çevresinde sıkışma önleyici emniyet çerçevesi/barlar, güvenlik boşlukları ve bakım emniyet kilidi gibi çözümler kullanılır.
7) Platform üst tablası özel yapılabilir mi?
Evet. Projeye göre rulolu tabla, kayar tabla, özel kaplama, fikstür bağlantıları veya özel üst tabla çözümleri uygulanabilir. Böylece otomasyon ve transfer hatlarına entegrasyon kolaylaşır.
8) Kontrol sistemi nasıl çalışır?
Uygulamaya göre farklı kontrol çözümleri planlanabilir. İstenirse bastıkça çalışan (hold-to-run / deadman) kontrol mantığı kullanılabilir (operatör butona bastığı sürece hareket eder, bırakınca durur). Bazı projelerde bas gönder tip kumanda da tercih edilebilir.
9) Bakım ihtiyacı nasıldır?
Doğru kullanım ve planlı periyodik kontrollerle uzun ömürlü çalışma hedeflenir. Bakım periyotları; kullanım yoğunluğu, çevresel koşullar ve platform konfigürasyonuna göre belirlenir. Servis sırasında güvenli müdahale için mekanik bakım emniyet çözümleri uygulanır.
10) Teklif almak için hangi bilgileri paylaşmalıyım?
Hızlı teklif ve doğru konfigürasyon için şu bilgiler yeterlidir:
- Maksimum yük ağırlığı (kg) ve yük ebatları
- Yükün platform üzerindeki yerleşimi / yük dağılımı
- İstenen platform ölçüsü (E×F) ve strok (kaldırma yüksekliği)
- Kullanım yoğunluğu (günlük çevrim)
- Üst tabla ihtiyacı (rulo/kayar/özel) ve entegrasyon beklentisi
- Güvenlik ve opsiyon talepleri (korkuluk, körük, sensör, kontrol senaryosu vb.)
